上海食品无尘车间工程的设计说明

上海食品无尘车间工程的设计说明

1、空调系统：

（1）空调主机系统：

万级无尘车间采用一台制冷量45匹的水冷恒温恒湿洁净式空调机组，其制冷量为：140Kw，以满足净化车间的温度和湿度要求。空调机组根据现场实际设置于空调机房内，冷却塔及冷却水泵可根据现场实际设置于室外。

（2）净化通风系统：

万级净化车间净化系统采用一台45匹水冷恒温恒湿洁净式空调机组，对净化车间内进行冷却、除湿、初中效过滤及加压送风，净化空气通过送风管道送至净化车间，再经过末端的带高效过滤器的送风口送入净化车间内。

2、净化系统：

⑴.食品厂净化车间工程净化系统是经过粗效过滤的新风及回风进入空调机组，经空调机组冷却、除湿、初中过滤和中效加压风柜的加压，通过送风管道及高效送风口送入净化车间。

⑵. 各种过滤器性能要求如下：

初效：粒径≥5μm，大气尘效率>60% (G4)；

中效：粒径≥1μm，大气尘效率>85% (F8)；

高效：粒径≥0.5μm，大气尘效率>99.99%。

高效过滤器要注意事项

1、高效过滤器的运送和寄存应按照生产厂标志的方向搁置。在运送过程中，应轻拿轻放，防止剧烈振荡和磕碰，不答应野蛮装卸。

2、关于高效过滤器，装置方向有必要正确：用波纹板组合过滤器在竖向装置时，波纹板有必要垂直于地上；外框上箭头应和气流方向一致；当其垂直装置时，滤纸折痕方向应垂直于地上。

3、 过滤器在竖向与结构之间的衔接，禁止渗漏、变形、破损和漏胶等，装置后有必要确保内壁清洗，无浮尘、油污、锈蚀及杂物等。

4、 关于高效过滤器，装置方向有必要正确：用波纹板组合过滤器在竖向装置时，波纹板有必要垂直于地上；过滤器在竖向与结构之间的衔接，禁止渗漏、变形、破损和漏胶等，装置后有必要确保内壁清洗，无浮尘、油污、锈蚀及杂物等。

5、 高效过滤器装置前，有必要对洁净室进行全面打扫、擦净，净化空调体系内部如有积尘，应再次打扫、擦净，到达清洗要求。如在技能夹层或吊顶内装置高效过滤器，则技能层或吊顶内也应进行全面打扫、擦净。

3、气流组织：?顶送侧下回（紊流）；

4、结构装修：

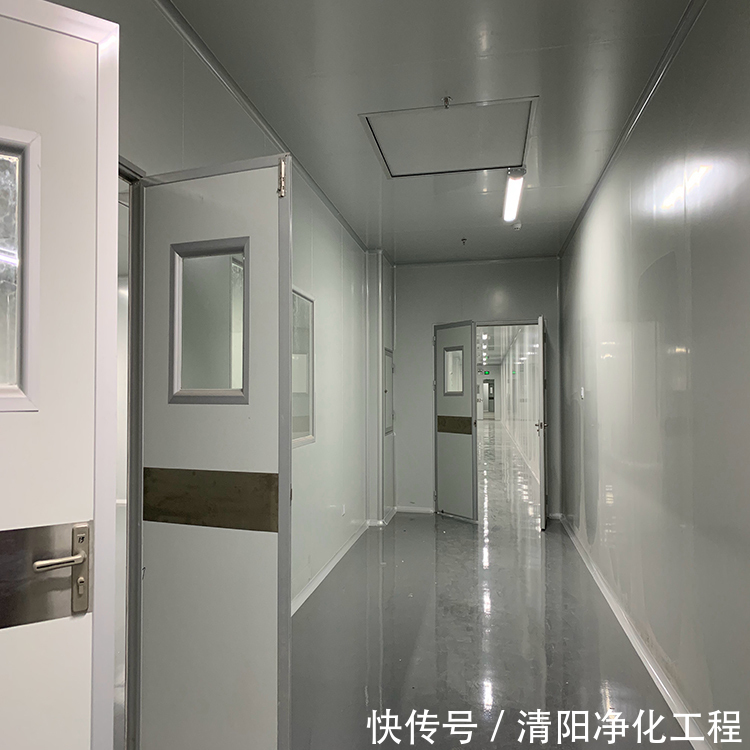

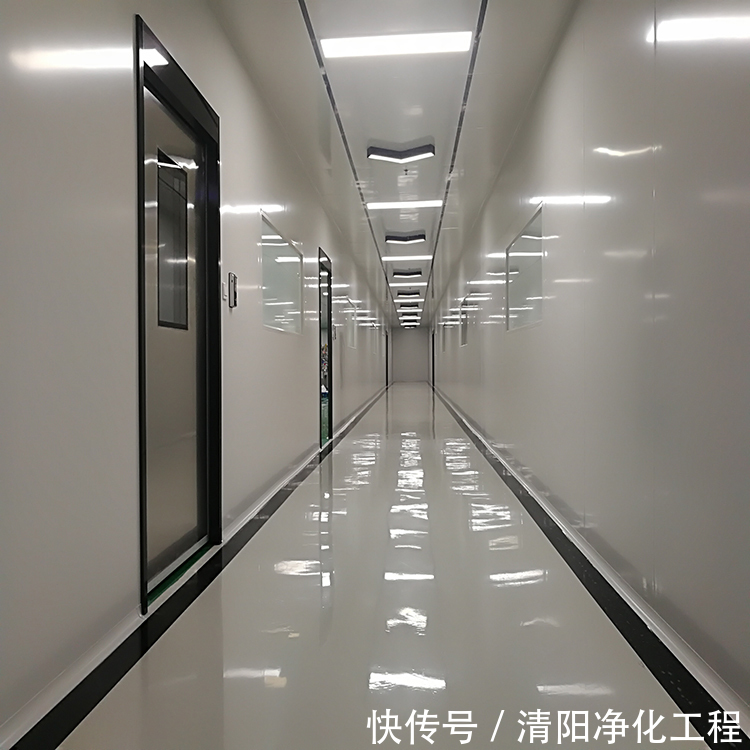

⑴ .净化车间、更衣室内围护隔断和天花采用50mm厚的聚苯乙烯

加芯彩钢板，吊顶高度为2.5米。

⑵ .净化车间内采用铝合金彩钢板单门、双门。

⑶ .人员进入净化区必须经过换鞋间、更衣室、缓冲间进入。

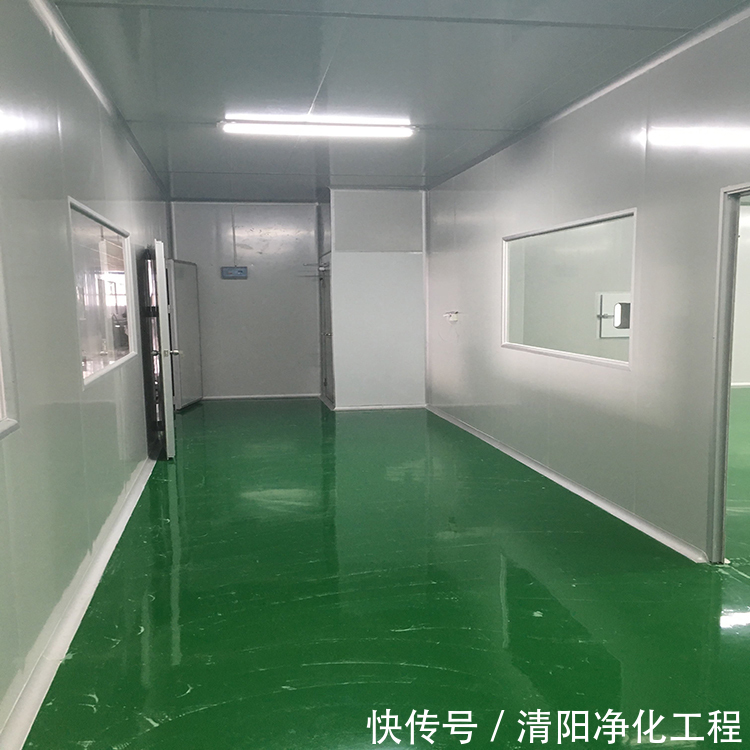

⑷ .净化车间的地面采用防静电环氧树脂地板。

7结构材料

食品厂净化车间的结构材料

1.净化厂房墙、顶板材一般多采用50mm厚的夹芯彩钢板制造，其特点为美观、刚性强。圆弧墙角、门、窗框等一般采用专用氧化铝型材制造

2.地面可采用环氧自流坪地坪或高级耐磨塑料地板，有防静电要求的，可选用防静电型。

3.送回风管道用热渡锌板制成，贴净化保温效果好的阻燃型PF发泡塑胶板。

4.高效送风口用不锈钢框架，美观清洁，冲孔网板用烤漆铝板，不生锈不粘尘，宜清洁

5.公司另有生产其他净化设备，可供净化车间选择使用。

8彩钢板隔墙优点

食品厂净化车间选用彩钢板隔墙优点：

1、不吸附灰尘，非常适用于净化车间墙体。

2、节能环保，外表美观。

3、价格实惠，使建造车间或改造车间成本降低。

4、色泽鲜艳：无须表面装饰，彩色镀锌钢板防腐层保持期在10-15年。

5、安装灵活快捷：施工周期可缩短40%以上，车间可以根据生产需要进行调整，使用彩钢板墙体，车间改造施工更加方便。

6、重量轻：10-14千克/平方米，相当于砖墙的1/30 .

7、隔热保温：芯材导热系数： λ<=0.041w/mk。

8、强度高：可作天花围护结构板材承重，抗弯抗压，一般洁净室不用梁柱。

9、施工流程
